Маскировка и повышение живучести железнодорожных объектов
Страница 4

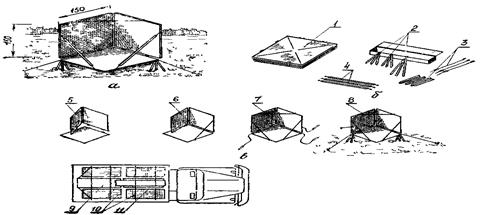

Рисунок 11 – Уголковый отражатель «Угол»:

а – отражатель в рабочем положении; б – комплект отражателя; в – порядок сборки отражателя; г – укладка отражателя для транспортирования: 1 – блок панелей; 2 – треноги (опоры); 3 – анкерные колья с оттяжками; 4 – межпанельные распорки; 5, 6 – порядок сборки панелей; 7 – крепление оттяжек к отражателю; 8 – установка отражателя на опоры и крепление его к грунту; 9 – укладочный ящик; 10 – кассета с блоками панелей; 11 – ящик с ЗИП

Уголковый отражатель "Пирамида" предназначается для имитации металлических и железобетонных мостов, плотин, дамб. Он может устанавливаться как на воде, так и на суше. В комплект отражателя входят: блок панелей, опора с якорной лебедкой и якорным тросом, три поплавка, якорь. В рабочем положении отражатель представляет собой конструкции из четырех взаимно перпендикулярных треугольных панелей и квадратного основания, образующих четыре отражающих угла на плавающей опоре (рисунок 23).

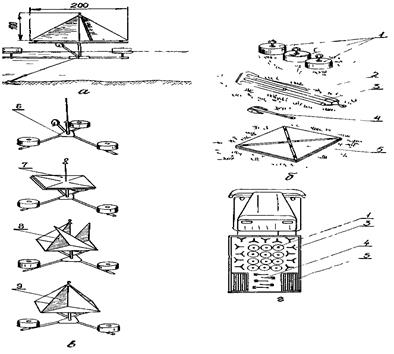

Рисунок 12 – Уголковый отражатель «Пирамида»

а – отражатель в рабочем положении; б – комплект отражателя; в – порядок сборки отражателя; г – укладка отражателей для транспортирования; 1 – поплавки; 2 – якорная лебедка; 3 – опора отражателя; 4 – якорь; 5 – блок панелей; 6 – сборка опоры; 7 – установка панелей: 8 – закрепление вертикальных панелей; 9 – отражатель в сборе

Пневматический отражатель "Сфера–ПР" применяется при имитации наплавных мостов паромных переправ и для создания помех РЛС на воде. В состав комплекта входят: пневматический четырехъячеечный отражатель; якорный мешок; якорный трос. Отражатель состоит из оболочки, имеющей форму усеченного шара, внутри которой закреплены отражающие грани из металлизированной ткани компенсатора объема (рисунок 12).

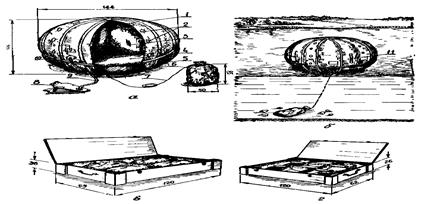

Рисунок 13 – Пневматический отражатель «Сфера-ПР»

а – устройство отражателя; б – отражатель в рабочем положении; в – отражатели в укладочном ящике; г – ЗИП в укладочном ящике; 1 – оболочка; 2 – узлы крепления отражающих граней; 3, 4 – отражающие грани; 5 – компенсатор; 6 – укладочный (якорный) мешок; 7 – якорный шнур; 8 – ножной мех; 9 – резиновый шланг; 10 – ограничитель компенсатора; 11 – шкала реперного устройства.

Основные характеристики табельных уголковых отражателей приведены в таблице 11.

Таблица 11– Основные характеристики табельных уголковых отражателей

Показатели

Тип отражателей

ОМУ

«Пирамида»

«Угол»

«Сфера - ПР»

Масса одного отражателя в сборе, кг

3,25

120

80

10

Масса укладочного ящика (кассеты) с отражателями, кг

80

262

272

76

Масса укладочного ящика с групповым ЗИП, кг

49

Количество отражателей, перевозимых на автомобиле ЗИЛ-131, шт

800

14

20

96



Расчет на сборку и установку отражателя, чел

2

3

3

2



Затрата сил на установку 10 отражателей, чел-ч

1

10

5

7
