Технология ремонта автомобилей

Характерными дефектами деталей кузовов, кабин и оперения (рис. 1) являются коррозионные повреждения, механические повреждения (вмяти­ны, обломы, разрывы, выпучины и т.д.), нарушение геометрических разме­ров, трещины, разрушения сварных соединений и др.

Коррозионные разрушения — это основной вид износа металлическо­го кузова и кабин. Здесь имеет место электрохимический тип коррозии, при котором происходит взаимодействие металла с раствором электролита, ад­сорбируемого из воздуха. Особенно сильно развивается коррозия в трудно­доступных для очистки местах, где периодически попадающая в них влага сохраняется длительное время, и, в связи с повышением температуры окру­жающей среды, происходит интенсификация реакции окисления. Коррози­онные разрушения встречаются также в результате контакта стальных дета­лей с деталями, изготовленными из дюралюминия, пластмассы, влажной древесины и других материалов.

Трещины возникают в результате усталости металла, нарушения тех­нологии обработки металла, применения низкого качества стали, дефектов сборки узлов и деталей, недостаточной прочности конструкции узла, а так­же в подверженных вибрации местах.

Разрушения сварных соединений происходят в результате некачест­венной сварки, воздействия коррозии, вибрации и нагрузок при нормальной эксплуатации автомобиля либо в результате аварийных повреждений.

Механические повреждения (вмятины, перекосы, разрывы и т.д.) яв­ляются следствием перенапряжения металла в результате ударов и изгибов, а также вследствие непрочного соединения деталей.

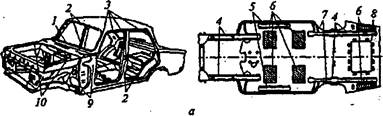

Рис. 1. Характерные повреждения:

а — цельноме­таллический кузов

автомобиля:

7 — передний и задний проемы ветровых стекол;

2 — дверные проемы;

3 — стоики под крышу;

4 — передние и задние лонжероны;

5 - левый и правый пороги основания; 6 -днище;

7 - левый и правый задние брызговики;

8 — нарушение геометри­ческих размеров; 9 — верх и низ соответственно левого и правого задних брызговиков; 10 — левый и правый передние брызговики;

б — кабина грузового автомобиля:

7 — разрушение сварочных швов; 2—разрывы; 3 — вмятины и выпучины;

4 — прогиб и перекосы стоек; 5 — пробоины; 6 — коррозия; 7 — трещины

Правка панелей с аварийными повреждениями предусматривает рабо­ты по вытягиванию, выравниванию, выдавливанию и выколачиванию де­формированных частей кузова или кабины для придания им первоначальной формы и размеров. При выполнении этих операций необходимо, чтобы рас­тягивающее усилие было приложено под тем же углом, под которым была приложена сила, вызвавшая повреждение. Чтобы растяжение было регули­руемым, напротив точки приложения растягивающей силы должна быть приложена противодействующая сила. При выполнении этих работ необхо­дим контроль за процессом растяжения, а также за возможными попутными деформациями, вызванными растягивающим усилием.

Правку аварийных кузовов и кабин выполняют на стендах (рис. 3) с использованием комплекта приспособлений (рис. 4). Усилия растяжения и сжатия создают рабочими цилиндрами 7, 3 (см. рис. 3), в которые жидкость поступает от насоса. Для правки кузов 4 устанавливают на подставки б, ко­торые закреплены на фундаментной раме 2. На подставки опираются сило­вые поперечные трубы, которые губками зажимов закрепляют за ребра же­сткости порогов кузова. Крепление последнего к раме выполняют расчалоч-ными приспособлениями 5. Предварительной правкой устраняют глубокие вмятины (рис. 4, б), изгибы (рис. 4 в) и перекосы (рис. 4, г). Так как в про­цессе правки могут образоваться трещины или разрывы, которые в даль­нейшем необходимо устранить, правку проводят перед сварочными работа­ми.

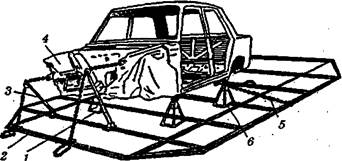

Рис.

3. Стенд для правки кузова легкового автомобиля:

1,3 — рабочие цилиндры; 2 — рама; 4 — кузов;

5 — расчалочное приспособление; 6 — подставка

Удаление поврежденных участков кузовов и кабин выполняют газовой резкой, электрифицированным фрезерным инструментом или пневматиче­ским резцом. Преимущества пневматического резца — это высокая произ­водительность труда (0,08-0,1 м/с) по сравнению с газовой резкой (0,02 м/с) и лучшее качество, кромок в местах вырезки. Дефектные участки размечают с помощью шаблонов и мела, а затем удаляют. При удалении дефектных участков кузова или кабины необходимо предохранять корпус от искажений геометрии из-за ослабления его жесткости и под действием собственной массы.

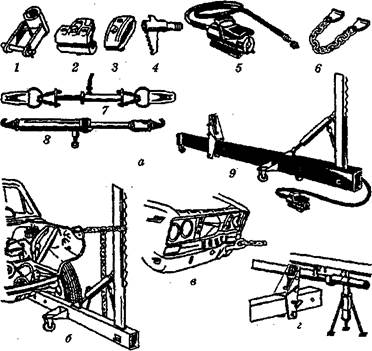

Рис. 4. Приспособления для выполнения правки деформированного участка кузова:

а — комплект приспособления для устранения перекосов и перегибов; б, в

и г

— использование приспособлений при правке; 1 — оправка для вытягива­ния вогнутых деталей; 2 и 3 — самозакрепляющиеся гидравлические зажи­мы; 4 — оправка с зубцами для захвата выпрямляемой панели; 5 — насос;

6 — двойной захват; 7 — натяжной цилиндр с вытягивающим устройством;

8 — натяжной цилиндр с захватами; 9 - правильное устройство

Трещины и разрывы в корпусе кузовов и кабин устраняют полуавто­матической дуговой сваркой в среде углекислого газа или газовой сваркой. При ремонте отдают предпочтение сварке в среде углекислого газа, так как производительность этого процесса и качество сварного шва выше. Сварку осуществляют полуавтоматами, питающимися от источников постоянного тока обратной полярности силой 40 А и напряжении 30 В, используя для этого электродную проволоку Св-08ГС или Св-08Г2С диаметром 0,7 мм. Для ограничения распространения трещины в процессе сварки ее концы не­обходимо засверлить сверлом диаметром 8 мм.

Газовой сваркой устраняют трещины и разрывы в панелях, изготов­ленных из листовой стали толщиной 0,5-2,5 мм, горелками ГСМ-53 или ГС-53 с наконечниками № 1 (для листов толщиной 0,5-1,5 мм) и № 2 (для лис­тов 1,0-2,5 мм), используя для этого проволоку Св-08 или Св-15 диаметром (0,5Н +1) мм, где Н — толщина свариваемого металла. Чтобы деталь при на­греве не потеряла свою форму, вначале производят сварку в отдельных точ­ках с интервалом 10-30 мм, а затем по мере необходимости отдельные уча­стки проваривают сплошным швом от концов трещины к середине.

Изготовление дополнительной ремонтной детали начинают с правки стального листа, его раскроя и резки заготовок по разметке. После чего де­таль загибают или формуют на специальном оборудовании, готовые детали обрезают, сверлят, правят и зачищают. Материалом для изготовления ре­монтной детали является тонколистовая холоднокатаная малоуглеродистая сталь толщиной 0,7-1,5 мм.

Крепление ремонтной детали на места удаленных панелей к корпусу выполняют дуговой сваркой в среде углекислого газа. Перед приваркой осуществляют их прихватку к корпусу в отдельных точках через 80-120 мм проволокой диаметром 0,8 мм той же марки, что и для сварки основных швов при силе тока 90-110 А и напряжении 18-28 В. Окончательно их при­варивают сплошным швом внахлестку с перекрытием краев на 25 мм силой тока 45-100 А, напряжением 17-20 В. Расстояние от сопла до поверхности детали — 8-10 мм, вылет электрода — 10-12 мм, наклон электрода к верти­кали—18-20°

Проковка и зачистка сварных швов необходима для упрочнения места сварки и придания ему требуемого профиля. Ее выполняют пневматическим молотком при помощи комплекта поддержек и бойков. После проковки мес­та сварки зачищают абразивным кругом, установленным в пневматических или электрических переносных машинках.

Окончательная правка и рихтовка панелей кузовов и кабин предна­значена для обеспечения точности сборки и удаления мелких вмятин и вы-пучин, оставшихся на поверхностях. Рихтовку выполняют пневматическим рихтовальным устройством или вручную. Устраняют повреждения сваркой.
