Расчет механизма поворота захвата
Страница 2

Редуктор выбран правильно, если выполняется условие:

Следовательно, редуктор выбран правильно.

Проверочный расчет штыря

Проведем расчет штыря на прочность. Материал – Сталь 20Г

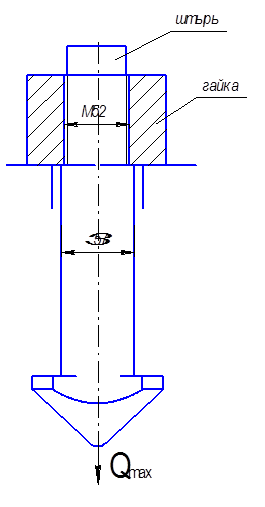

Схема нагружения штыря представлена на рис. 8.

Рис. 8.

Расчетная формула

где

– коэффициент запаса прочности

- наибольшая нагрузка, приходящаяся на один штырь

Сечение 1–1

- внутренний диаметр резьбы М52

46,23<137,5

Сечение 2–2

30,77<137,5.

Назначение и краткое описание конструкции

Механизм передвижения крана предназначен для передвижения козлового контейнерного крана по рельсовому пути. Приводными являются 8 из 16 колёс крана. Передвигается кран на складе контейнеров с помощью рельсового ходового устройства на стальных ходовых колесах с приводом от механизма передвижения по крановым путям. Механизм состоит из двигателя, зубчатой муфты, редуктора, тормоза. Тормоз установлен на быстроходном валу. Вращающий момент передаётся от двигателя, через зубчатую муфту, на быстроходный вал редуктора. К приводному колесу вращающий момент передаётся через шлицевое соединение полого выходного вала редуктора.

Анализ технических требований

Двигатель механизма соединяется с редуктором при помощи зубчатой муфты. Для нормальной работы такого соединения необходимо при сборке механизма обеспечить соосность валов двигателя и редуктора. Для выполнения данных требований нужно обеспечить возможность регулирования наклона осей, а так же возможность их горизонтального и вертикального перемещения.

Ходовые колёса приводной тележки подвержены сильному износу, поэтому при сборке ходовой части тележки необходимо обеспечить выполнение следующих технических требований:

оси валов ведущих и ведомых колес (оси О-О и О'-О') должны быть параллельны между собой.

реборды колес должны располагаться в одной плоскости.

Технологичность конструкции

Совершенство конструкции механизма характеризуется его экономичностью, удобством эксплуатации, тем, насколько учтены возможности технологических методов его изготовления. Оценку технологичности конструкции данного механизма по сравнению с другой, производят, сопоставляя их трудоёмкость, себестоимость и материалоёмкость. Можно дополнительно учесть унификацию элементов, рациональность расчленения на конструктивные и технологические элементы, взаимозаменяемость элементов и другие факторы.

Конструкция механизма должна быть удобной для обслуживания и ремонта. Повышение ремонтопригодности изделия обеспечивается лёгкостью и удобством его разборки и сборки. Отработка конструкции на технологичность начинается уже на стадии разработки технического задания. На стадии эскизного проекта выявляют номенклатуру и параметры деталей, выявляют возможности их унификации и стандартизации, определяют возможность рационального членения или объединения деталей, анализируют условия сборки основных деталей, определяют номенклатуру ремонтируемых и сменных деталей изделия.
