Расчет механизма подъема
Страница 3

- максимальное натяжение каната

- шаг нарезки на барабане

- толщина стенки

- допускаемое напряжение сжатия;

для чугунных

причем для чугунных барабанов

(см)

Барабан отлит из чугуна СЧ15 с σВ =700 МПа.

МПа

=0,02. 400+8=16 мм

Крутящий момент, передаваемый барабаном,

Мкр= 2Smax. Н. мм

Крепление каната к барабану

Крепление каната к барабану осуществляется чаще всего прижимными планками с трапецевидными канавками (рис. 3.1.а)

мостовой кран тележка барабан

Описание: 3_1

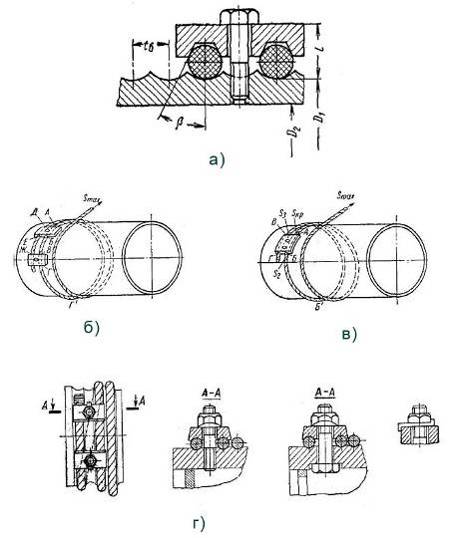

Рис.3.1 Схемы крепления каната к барабану

Обычно устанавливаются либо две планки (рис. 3.1.б), каждая из которых крепится одним болтом, либо одной с двумя болтами (рис. 3.1.в). В любом случае необходимый диаметр болта может быть определен из следующего уравнения прочности

Здесь - нормальное напряжение растяжения

- усилие растягивающее болт

- усилие изгибающее болт

коэффициент запаса

– коэффициент, учитывающий напряжение кручения при затяжке болтов.

- плечо изгиба болта – расстояние от верхней поверхности планки до поверхности барабана.

Величины усилий определяются так:

В этих выражениях:

- коэффициент трения между канатом и барабаном; обычно принимают

- приведенный коэффициент трения между канатом и прижимной планкой.

- угол наклона боковой поверхности канавки планки к вертикали.

- угол обхвата барабана дополнительными витками.

- угол обхвата барабана канатом от точки выхода каната из одной канавки планки до входа в другую.

- основание натуральных логарифмов.

=0,15
