Требования к результатам испытаний
Страница 1

Рулевое управление является одним из основных элементов автомобиля, влияющих на управляемость и безопасность движения. Поэтому к его состоянию предъявляются повышенные требования. Основная их часть содержится в ГОСТР 51709-2001 и в руководящих документах, например, РД 200 РСФСР 15-0150-81, РД 37.009.010-85 и РД 200 РСФСР 0086-79. Кроме того, требования к рулевому управлению содержатся в технологической документации на ремонт и техническое обслуживание автомобилей, в том числе в инструкциях по эксплуатации конкретных моделей. Наиболее важные требования к этой системе автомобиля рассмотрены ниже.

К рулевому колесу автомобиля предъявляются требования по надежности его крепления к рулевой колонке и надежности крепления оплетки рулевого колеса к ободу при ее наличии. Сочленение рулевого колеса с рулевой колонкой и моменты затяжки резьбовых соединений должны соответствовать техническим требованиям. Рывки и заедания при вращении колеса во всем диапазоне угла поворота не допускаются.

Интегральной характеристикой состояния рулевого управления является суммарный люфт рулевого колеса. Его значения не должны превышать:

для легковых автомобилей и созданных на базе их агрегатов грузовых автомобилей и автобусов . 10°

для автобусов . 20°

для грузовых автомобилей . 25°

Максимальный поворот рулевого колеса не должен ограничиваться никакими устройствами кроме тех, что предусмотрены конструкцией автомобиля. Его значения должны соответствовать требованиям завода-изготовителя прежде всего по параметру максимального угла поворота управляемых колес. Так, например, для автомобиля ГАЗ-33021 («Газель») наибольшие углы поворота управляемых колес (рис. 3.1) должны составлять от 43 до 45° и от 32 до 34° для наружного и внутреннего колес соответственно.

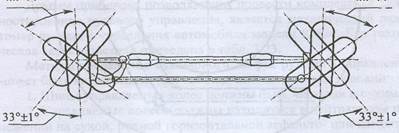

44°±144°±1

Рис. 4.1. Наибольшие углы поворота передних колес автомобиля ГАЗ-33021

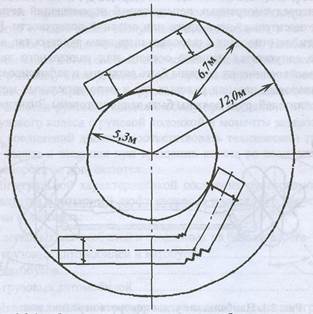

Для некоторых групп автомобилей могут нормироваться другие показатели, тесно связанные с углом поворота управляемых колес. Так, для автобусов согласно ГОСТ 27815-88 (Правила ЕЭК ООН № 36) «Автобусы. Общие требования к безопасности конструкции» нормируется их маневренность. Требования состоят в том, что при движении на повороте в любом направлении (рис. 3.2) автобус должен полностью вмещаться (по наиболее выступающей точке кузова или бампера) в окружность радиусом 12 м.

Рис. 4.2 Требования к маневренности автобусов при повороте

Важным требованием к рулевому управлению является отсутствие непредусмотренных конструкцией перемещений деталей и узлов относительно друг друга или опорной поверхности. В особенности это относится к шаровым шарнирам рулевых тяг, в которых не допускается наличие осевого или радиального люфтов. Резьбовые соединения должны быть затянуты и зафиксированы, а гайки шаровых пальцев рулевых тяг и исполнительных механизмов усилителей руля должны быть зашплинтованы. Значения моментов затяжки резьбовых соединений содержит документация по технической эксплуатации и ремонту.
