Оценка показателей разгона автомобиля

Ускорение j для разных передач и скоростей определяют по значениям D из таблицы 2, используя формулу

где d = 1,04 + 0,04 × uki2 × uPB2 предварительно рассчитывается для каждой передачи

d1=1,04+0,04×uk12=1,04+0,04×3.52=1,53;

d2=1,04+0,04×uk22=1,04+0,04×1,942=1,19;

d3=1,04+0,04×uk32=1,04+0,04×1,32=1,1;

d4=1,04+0,04×uk42=1,04+0,04×0,942=1,07;

d5=1,04+0,04×uk52=1,04+0,04×0,7892=1,06;

Расчетные данные для построения графиков ускорений сводят в таблице 3, где приводятся значения величин, обратных ускорениям 1/j, которые будут использованы при определении времени разгона АТС.

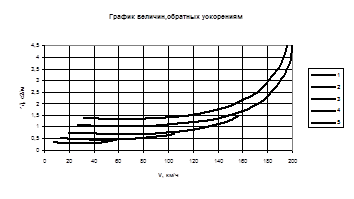

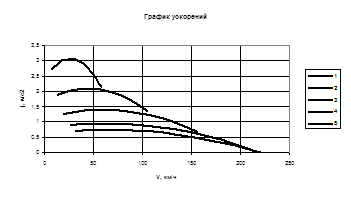

По данным таблицы 3 строят графики ускорений (рисунок 4) и величин, обратных ускорениям (рисунок 5).

Результаты расчетов ускорений и величин, обратных ускорениям

Время разгона получают как интеграл функции

(13)

графическим интегрированием функции 1/j = f(V), используя график величин, обратных ускорениям. Для этого площадь над кривыми разбивают на произвольное число участков. Площади этих участков представляют собой в определенном масштабе время разгона в соответствующем интервале скоростей на данной дороге. Например, время разгона автомобиля на и-м участке от скорости Vи до Vи+1

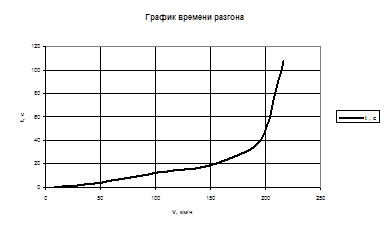

Подсчитав площади участков Ftи и нарастающую сумму площадей, по формуле (14) вычисляем время разгона t. Расчеты сводим в таблице 4 и строим график времени разгона (рисунок 6).

Путь разгона определяют по аналогии графическим интегрированием функции t = f(V), т.е. подсчетом соответствующих площадей графика времени разгона, поскольку

(15)

Методика расчета и построения аналогична предшествующей. Для этого площадь над кривой t=f(V) в интервале от Vmin до Vmax разбивают на произвольное число участков (5 или 6). Площади этих участков представляют собой в определенном масштабе путь разгона в соответствующем интервале скоростей на данной дороге. Например, путь разгона автомобиля Sи (м) на и-м участке от скорости Vи до Vи+1

Sи=mvmtFsи (16)

Fsи – площадь и-го участка на графике , мм2.

Подсчитав площади участков и нарастающую сумму площадей, по формуле (16) вычисляют путь разгона S, сводят расчеты в таблице 5 и строят график пути разгона.

двигатель автомобиль тяговый скоростной

Рис. 4

Рис. 5

Рис. 6
