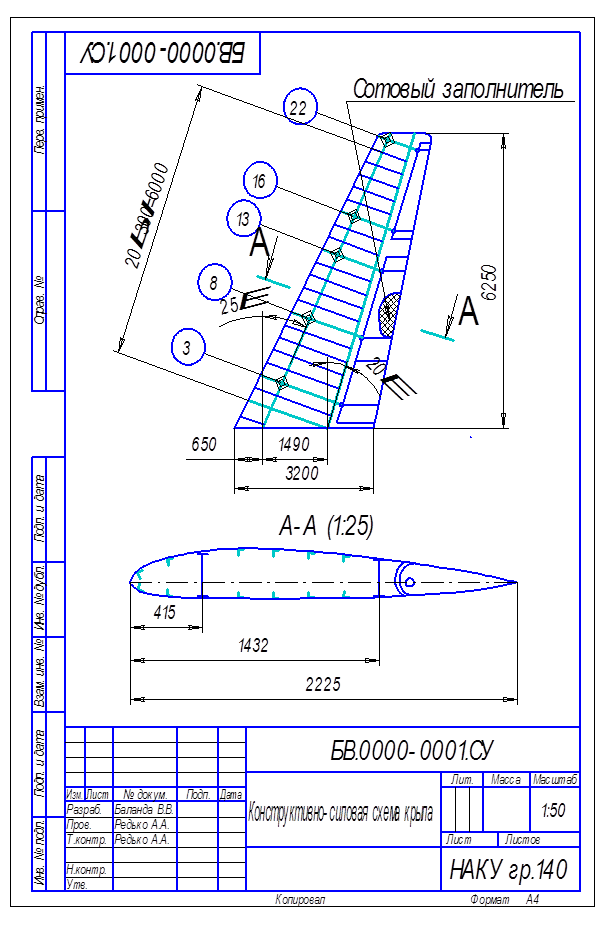

Выбор расстояния между стрингерами и нервюрами

Расстояние между нервюрами выбирают в зависимости от толщины обшивки и размеров сечения стрингера. Очень малое расстояние невыгодно из-за большого числа заклепок, что приводит к ухудшению поверхности крыла и к усложнению производства крыльев.

В крыльях со стрингерным набором расстояние между нервюрами выбирают в зависимости от мощности стрингерного набора и обшивки:

=200¸300 мм.

Расстояние между стрингерами в лонжеронных крыльях bстр=200¸300 мм.

Выбор конструктивно-силовой схемы фюзеляжа

Современные самолеты в подавляющем большинстве имеют балочный стрингерный фюзеляж, состоящий из обшивки, стрингеров и шпангоутов. Могут применяться также фюзеляжи лонжеронной и бесстрингерной схем.

Расстояние между шпангоутами зависит от толщины обшивки фюзеляжа, компоновки и массы. Для данного самолета расстояние между шпангоутами целесообразно взять из пределов 300¸400 мм.

Расстояние между стрингерами в фюзеляже выбирают из тех соображений, чтоб как можно полнее использовать объект подкрепления обшивки, т.е. расстояние принимают 100¸150 мм.

При проектировании фюзеляжа необходимо учитывать следующие требования и рекомендации:

1) сосредоточенные силы, приложенные к элементам каркаса, необходимо как можно более плавно распределять по обшивке фюзеляжа;

2) большие сосредоточенные силы (от двигателей, оперения, крыла, шасси) необходимо передавать на обшивку элементам каркаса направленными параллельно силе. Силы вдоль фюзеляжа должны передаваться на обшивку через стрингеры и продольные балки, а силы, действующие поперек фюзеляжа, - через усиленные шпангоуты;

3) сосредоточенные силы, направленные под острым углом к оси фюзеляжа, следует передавать на обшивку через стрингеры и шпангоуты;

4) при конструкции герметизированных отсеков фюзеляжа необходимо правильно назначить границу зоны герметизации (с учетом вырезов под шасси, крыло и т.п.); следует избегать применения плоских поверхностей для восприятия избыточного внутреннего давления. Поперечные сечения герметизированных отсеков должны, как правило, иметь форму круга.
