Выбор метода организации производства в СПК «Восток»
Страница 1

В СПК принята централизованная система управления производством. Руководит производством глава хозяйства, в подчинении которого находятся главные специалисты (агроном, механик, экономист). Система управления СПК «Восток» представлена в виде структурной схемы на рисунке 3.1.

Рисунок 3.1.

Структурная схема системы управления СПК «Восток» Кавказского района Краснодарского края

Схема технологического процесса ремонта агрегатов на агрегатном участке СПК

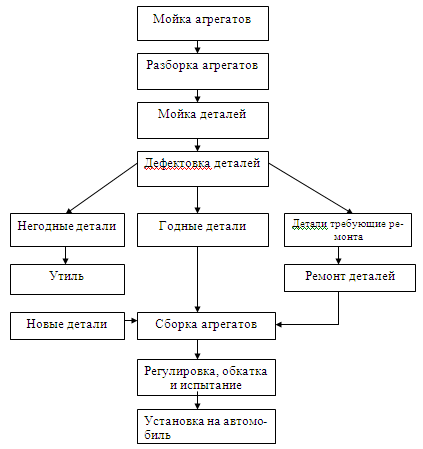

Последовательность работ и операций технологического процесса ремонта агрегатов на агрегатном участке СПК «Восток» представлена в виде схемы на рисунке 3.2.

Рисунок 3.2

Схема технологического процесса ремонта агрегата на агрегатном участке

Подбор технологического оборудования

Основное технологическое оборудование подбирается по табелям технологического оборудования, справочникам и каталогам, а также по каталогу нестандартного оборудования, разработанного и выпускаемого научно – производственным объединением НПО “Транстехника” и по каталогам Новгородского завода гаражного оборудования.

Оборудование, выбранное для моторного участка СПК «Агроном» представлено в виде таблицы 3.1.

Таблица 3.1

Технологическое оборудование и участка

Наименование

Тип

Количество, ед.

Размер,

мм

Площадь, м2

Стеллаж для деталей и инструментов

-

10

1100Х450

6,3

Слесарный верстак

ВС-2

2

1400Х800

2,24

Слесарные тиски

Т-4

2

-

-

Ванна для мойки мелких деталей

-

1

1500х500

1,6

Железный ящик для выбракованных деталей

-

1

830Х625

0,32

Проверочная плита

-

1

1000Х750

0,75

Пресс гидравлический вертикальный (30 т.)

Р-337

1

1130x680

0,83

Стол для контроля и сортировки деталей

-

1

2000x800

1,6

Стенд для выпрессовки подшипников крестовин карданных валов

-

1

1200Х700

0,651

Станок точильно-шлифовальный

332Б

1

1250x800

0,62

Стенд для обкатки и испытания ГУР и насосов ГУР

470181

1

1300х1300

1,69

Стенд для обкатки мостов и главной передачи

470177

1

1200x640

0,768

Наименование

Тип

Количество, ед.

Размер,

мм

Площадь, м2

Подвесная кран-балка

ГОСТ 7890

1

-

-

Стенд для ремонта редукторов задних мостов

Р-640

1

830Х700

0,58

Стенд для разборки-сборки КП

-

1

1000x485

0,485

Ручной пресс

Окс-918

1

920Х220

0,2

Шкаф для приборов

ОРГ – 1468 – 07–040

1

1400×500

1,4

Стенд для ремонта передних и задних мостов

-

1

780Х1096

0,85

Ларь для обтирочных материалов

-

1

1000Х500

0,5

Станок для проточки тормозных дисков и барабанов

-

1

840Х505

0.42

Настольно сверлильный станок

-

1

550х500

0.25
