Передний мост
Страница 1

Основные неисправности передних мостов: деформация балки, износ шкворневых соединений, подшипников, ступиц колес, разработка отверстий под шкворни в кулаках балки и гнезд под подшипники в ступицах установки передних колес, что затрудняет управляемость, резко повышает износ шин, приводит к повышенному расходу топлива и т. д.

Техническое обслуживание передних мостов заключается в определении указанных неисправностей и проведении необходимых регулировочных и других работ по предупреждению и устранению обнаруженных дефектов. При диагностировании передних мостов определяют радиальный и осевой зазор в шкворневых соединениях, зазор между кольцом подшипника и его гнездом в ступице, степень затяжки подшипника ступицы, а также углы установки управляемых колес (углы развала колес, поперечного и продольного наклона шкворня, схождение колес).

Радиальный и осевой зазоры в шкворневых соединениях проверяют перемещением цапфы относительно бобышки передней оси. Для определения радиального зазора применяют индикаторный прибор КИ-4892 или приспособление НИИАТ Т-1 (рисунок 4). Домкратом 2 вывешивают переднее колесо, закрепляют стойку индикатора 1 прибора на балке переднего моста, а ножку индикатора располагают горизонтально и упирают в нижнюю часть опорного диска тормоза. Затем опускают колесо на пол и по отклонению стрелки индикатора определяют величину зазора l. Осевой зазор h замеряют плоским щупом, вставляемым между верхней проушиной поворотной цапфы и бобышкой передней оси (колеса вывешивают). При необходимости величину зазора регулируют прокладками, сменой втулок, шкворней, поворотом шкворней и т. д.

Зазор между кольцом подшипника и его гнездом в ступице, а также степень затяжки подшипника ступицы определяют покачиванием колес в поперечной плоскости после устранения люфта в шкворневом соединении. Если колесо вращается туго и тормозные колодки не заедают или при покачивании колеса чувствуется зазор, необходимо отрегулировать затяжку подшипников ступицы. Зазор регулируют, затягивая гайку подшипника ступицы до начала затрудненного вращения колеса в вывешенном состоянии, а затем отпускают до совмещения ее штифта с отверстием в замковой шайбе. При правильной регулировке колесо должно легко вращаться от усилия руки. Осевые перемещения не допускаются.

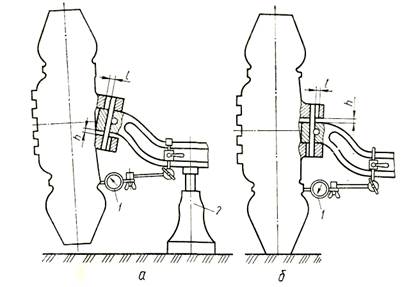

а) колесо вывешено; б) колесо опущено на пол

Рисунок 4 – Замер зазора в шкворневом соединении

Углы установки управляемых колес диагностируют и регулируют после устранения люфта в шкворневых соединениях и подшипниках ступиц колес при нормальном давлении воздуха в шинах и креплении дисков колес. Диагностируют эти углы на стационарных стендах с помощью переносных приборов. Стенды бывают механические, оптические, оптико-электрические и электрические, а переносные приборы — механические, жидкостные и оптико-электрические.

Из применяющихся стендов для проверки углов установки управляемых колес наибольшее распространение за последние годы получили оптические (рисунок 5), как наиболее точные. На этих стендах углы развала, схождения, продольного наклона шкворня и соотношение углов поворота колес измеряются оптическим методом, а угол поперечного наклона шкворня — по уровню, смонтированному на зеркальном отражателе. Измерение углов установки колес на оптическом стенде заключается в определении углов наклона зеркального отражателя, установленного параллельно плоскости вращения колеса и регистрации изменения этих углов при повороте колеса на 20° (для замера продольного наклона шкворня и соотношения углов поворота колес). При отсутствии развала и схождения колес изображение шкалы стойки, наблюдаемое через измерительный микроскоп, после отражения в зеркалах, закрепленных на колесе и стойке, точно накладывается на неподвижное перекрестие окуляра. Так, если колесо имеет развал, то шкала сместится относительно неподвижного перекрестия окуляра по вертикали (вверх или вниз), а при наличии схождения — по горизонтали (вправо или влево). Величины этих смещений. Дают соответственно углы развала и схождения колес.
