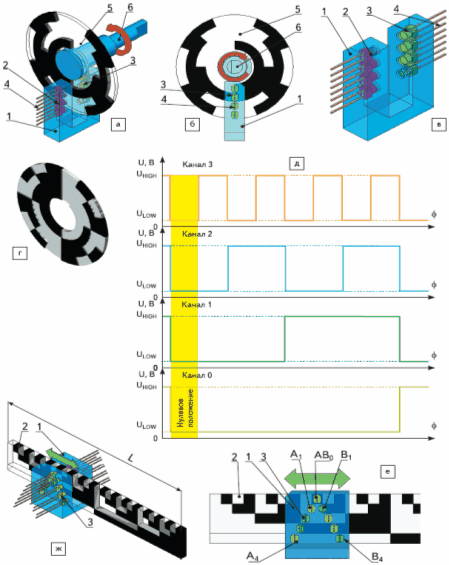

Рис. 19. Абсолютный энкодер — датчик абсолютного положения и скорости а–б — 4-битный угловой абсолютный энкодер; в — конструкция измерительной головки: 1 — корпус датчика; 2 — массив светодиодов; 3 — массив фотодетекторов (фототранзисторов или фотодиодов); 4 — терминалы измерительной головки; 5 — 4-битный ротор с кодом Грэя; 6 — вращающийся вал; г — вариант исполнения 4-битного абсолютного ротора с двоичным кодом из стекла; д — выходной цифровой код двоичного абсолютного энкодера; е, ж — линейный 4-битный абсолютный энкодер с двоичным кодированием и оцениванием посредством V-выборки; 1 — корпус измерительной головки; 2 — измерительная линейка; 3 — массив фотодетекторов V-выборки; е — оценивание посредством V-выборки: AB0, A1…A4, B1…B4 — фотодетекторы в составе двух линеек V-выборки (выбираемые для оценивания подсвечены желтым); ж — иллюстрация линейного абсолютного энкодера.
Концентрические окружности начинаются в центре энкодерного диска, при этом каждая следующая окружность характеризуется количеством сегментов, удвоенным по сравнению с предыдущей. Первое кольцо будет иметь только один прозрачный и один непрозрачный сегмент, второе — два прозрачных и два непрозрачных, третье — по четыре тех и других и т. д. Число окружностей определяет разрядность энкодера: 4 окружности соответствуют 4-разрядному энкодеру (24 = 16 положений), 16 — 16-разрядному устройству с 32 767 сегментами и угловыми положениями.
Для считывания двоичного кода посредством абсолютного энкодера необходим один источник света и один фотоприемник для каждой линии на энкодерном диске. В измерительной головке светодиоды и, что более важно, фотодетекторы объединяются в линейные массивы (рис. 19в).
Поскольку абсолютный энкодер образует последовательность битов, различную для каждого углового положения, он всегда предоставляет информацию об угловом положении системы, при включении и выключении не нуждается в переключателе нулевого положения и программе подключения и более устойчив к шумам, так как следующее за сбойным положение будет прочитано правильно.
В энкодере на рис. 19а-б четыре оптических датчика детектируют маркеры диска с четырехбитным кодом Грэя, который позволяет закодировать 16 положений диска без опорной отметки: для каждого перехода сигнал изменяется только на один бит. Код Грея характеризуется отсутствием ошибок, но его недостаток — применение различных схем кодирования, более сложное оценивание сигналов и неоднозначность сигнала при неожиданном сбросе.
Другой вариант — использование стандартного бинарного (двоичного) кода, но на практике этот тип энкодеров имеет один недостаток: при переходе от 1111 к 0000 все четыре бита изменяются одновременно, и если переход в реальной системе выполнен не одновременно, это может приводить к ошибкам.
Для минимизации ошибок в двоичном коде предназначена так называемая V-выборка, принцип которой для диска, развернутого в прямую линию, проиллюстрирован на рис. 19е. Две линейки светодиодов и фотодетекторов размещаются в V-образной форме, для которой фотодетектор AB0 является общим. Для оценки V-выборки разработан специальный алгоритм, согласно которому логическое значение «0» или «1» для данного положения детектора, выбранного в линии i, определяет, какой детектор — «B» или «A» — должен быть активирован в линии (i+1). Если AB0 соответствует логическая «1», во второй линии анализируется A1, если AB0 соответствует логический «0», анализируется B1. Поскольку A1 на рис. 19е — «0», в линии 3 берется детектор B2. Последовательность выбранных фотодетекторов на рис. 19е подсвечена желтым цветом.
