Выбор ходовых колес крана

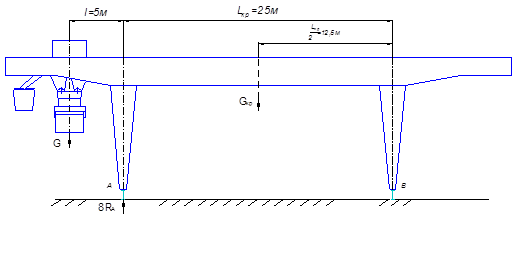

Схема для определения нагрузок на ходовые колеса крана представлена на рис. 4.

Рис. 4

Сумма моментов относительно точки В:

;

где:

– вес крана;

– вес захвата с грузом, тележки и кабины;

– пролет крана;

– расстояние от оси захвата при его крайнем положении

до оси ходовых колес.

Тогда нагрузка на ходовое колесо:

.

Выбираем приводные ходовые колеса:

К2РП-560–1 (ОСТ 24.090.0975)

Неприводные ходовые колеса:

К2РН-560–1 (ОСТ 24.090.0975)

Диаметр: 560 мм;

Материал колеса – сталь 75–2-а-I по ГОСТ 14959–79, НВ-330 (закалка, отпуск).

Рельс – Р43 (ГОСТ 4121–76).
