К передней стойке 1 крепят верхнюю двухблочную обойму 2 полиспаста 4, к раме рабочего оборудования — двухблочную обойму 5. По направляющим блокам 3 и 10 канат 9, защищенный трубкой, проходит вдоль трактора назад и наматывает ся на барабанную лебедку 11, приводимую в действие от заднего вала отбора мощности трактора. Лебедкой управляют с рабочего места машиниста.

При наматывании каната на барабан лебедки расстояние между нижней и верхней обоймами сокращается и рабочее оборудование поднимается. В случае затормаживания барабана оборудование останавливается. Во время растормаживания канат свободно сматывается с барабана под воздействием силы тяжести оборудования и оно опускается.

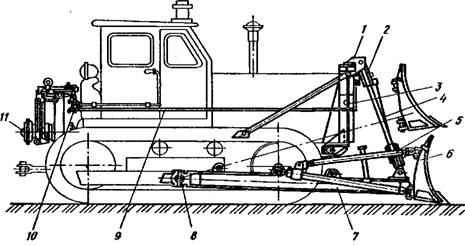

Рис. Рабочее оборудование бульдозера с канатным приводом:

1 - стойка, 2, 5 - обоймы, 3, 10 - блоки, 4 - полиспаст, 6 - отвал, 7 - рама, 8 - шарнир, 9 - канат,;11 — лебедка.
