Назначение систем смазки и охлаждения, устройство и работа их агрегатов
Страница 1

Средняя температура газов в цилиндре работающего двигателя составляет 800 .900°С. При такой температуре необходимо принудительное. охлаждение деталей двигателя. Без охлаждения произойдет сильный перегрев деталей, что может вызвать их раз рушение, выгорание смазки, привести к чрезмерному расширению и заклиниванию поршней, выплавлению вкладышей подшипников и другим неисправностям.

Рис. 5. Система охлаждения двигателя автомобиля ВАЗ-2106:

1— патрубок отвода жидкости из отопителя; 2—патрубок подвода горячей жидко, из головки блока цилиндров в отопитель; 3 — шланг перепускного патрубка термостата; 4 — выпускной патрубок рубашки охлаждения: 5 — подводящий шланг к радиатору: 6 -расширительный бачок; 7 — шланг; 8— рубашка охлаждения; 9 — пробка радиатора; 10 - радиатор; 11 — кожух вентилятора; 12 — вентилятор; 13 — шкив привода вентилятора насоса системы охлаждения; 14 — отводящий шланг радиатора; 15 — ремень; 16 — нас системы охлаждения; 17 — отводящий патрубок от термостата к насосу; 18— термостат.

Система охлаждения служит для отвода излишнего тепла от нагретых деталей двигателя. Нормальная температура охлаждающей жидкости у работающего двигателя должна находиться в пределах 80…100 °С. Вместе с тем двигатель не должен переохлаждаться, так как при этом теряется полезное тепло и уменьшается давление газов на поршень, а слишком охлажденное или остывшее масло увеличивает потери мощности на трение, часть горючей смеси конденсируется, смывая смазку со стенок цилиндра, износ деталей увеличивается.

Жидкостная система охлаждения двигателя автомобиля ВАЗ-2106 включает в себя рубашку 8 (рис. 5) охлаждения блока и головки цилиндров, радиатор 10,расширительный бачок 6, центробежный насос 16, вентилятор 12, термостат 18, соединительные патрубки и шланги, сливные пробки, датчик и указатель температуры охлаждающей жидкости.

Принцип работы системы охлаждения заключается в следующем. Центробежный насос 16, вал которого приводится во вращение с помощью ремня 15 от шкива коленчатого вала, забирает охлаждающую жидкость из нижней части радиатора и нагнетает ее в рубашку охлаждения 8 головки и блока цилиндров. Жидкость омывает наиболее нагретые части, отнимает от них часть тема' и нагревается, а затем через шланг 5 поступает в верхний бачок радиатора. Одновременно часть нагретой жидкости проходит через рубашку впускного трубопровода двигателя, подогревая горючую смесь; при необходимости жидкость может отводиться с помощью крана в отопитель салона кузова. Проходя через сердцевину радиатора в его нижний бачок, нагретая жидкость охлаждается и снова поступает к центробежному насосу.

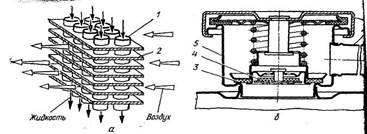

Рис. 6. Сердцевина (а) и пробка (б) радиатора: 1 — трубки; 2 — стальные пластины; 3 — выпускной клапан; 4 — впускной клапан; 5 - горловина радиатора; 6 —корпус пробки; 7—патрубок к расширительному бачку.

Радиатор состоит из нижнего и верхнего латунных бачка припаянных к сердцевине. Бачки имеют патрубки, а верхний, кроме того,— заливную горловину с пробкой 9. Сердцевина радиатора изготовлена из латунных трубок 1 (рис. 6, а), соединяющих верхний и нижний бачки, и стальных пластин 2, увеличивающих поверхность охлаждения.

Радиатор автомобиля ВАЗ-2106 изготовлен из алюминия и имеет вертикальное расположение бачков. Патрубки бачков через резиновые шланги соединяют радиатор с рубашкой охлаждения, головки блока цилиндров и центробежным насосом. Заливная горловина 5 (рис. 6, б) радиатора автомобилей ВАЗ-2106 закрывается пробкой 6, в которой имеются выпускной (паров) 3 и впускной (вентиляционный) 4 клапаны. Выпускной клапан открывается при избыточном давлении в системе охлаждения 0,5 кгс/см2. Увеличение давления в системе позволяет в случае применения в качестве охлаждающей жидкости воды повысить температуру ее кипения до 109 °С. При открытом клапане жидкость или пар отводятся в расширительный бачок. Это предохраняет от разрушения радиатор и патрубки. Впускной клапан не имеет пружины и допускает впуск и выпуск в расширительный бачок жидкости при ее нагревании и охлаждении. Открытие его происходит при разрежении 0,01 кгс/см2. При этом в радиатор поступает жидкость из расширительного бачка, что предотвращает сдавливание трубок сердцевины радиатора под воздействием атмосферного давления.

Страницы: 1 2 3 4 5
