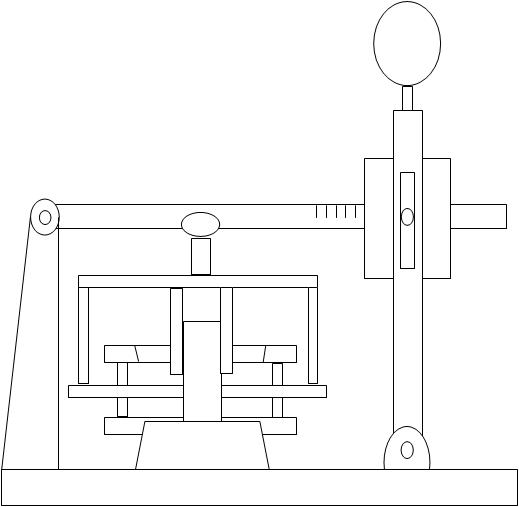

Назначение, устройство и работа приспособления для проверки синхронизатора на усилие включения

Приспособление предназначено для: проверки собранного синхронизатора на усилие вывода каретки из среднего положения.

Приспособление состоит из:

- основание;

- центрирующая конусная втулка;

- крестовина;

- нагрузочная рукоятка;

- груз.

Инструкция по безопасным условиям работы

При эксплуатации приспособления необходимо соблюдать технику безопасности. Перед началом работы необходимо проверить исправность приспособления. Не испытывать на приспособлении синхронизаторы с других автомобилей.

Инструкция по правилам эксплуатации

Установить проверяемый синхронизатор на центрирующую конусную втулку совместно с крестовиной, при этом каретка синхронизатора должна быть установлена в нейтральное положение. Движением нагрузочной рукоятки вправо достигается плавное нагружение грузом синхронизатора до момента его включения. Годным считается синхронизатор, усилие включения которого составляет 20 кг.
