Расчет общего искусственного освещения

Освещение бывает естественное, искусственное и совмещённое. Освещение на посту лакокрасочных покрытий должно быть совмещенное.

Согласно СНиП 23-05-95 искусственное освещение может быть 2-х видов: общее и комбинированное (общее плюс местное).

Устройство искусственного освещения на посту лакокрасочных покрытий обязательно, так как естественного недостаточно.

Расчёт общего освещения заключается в определении количества светильников с 4-мя люминесцентными лампами типа ЛБ-40 в каждом.

Рассчитаем искусственное освещение для поста подготовки к покраске.

где Ен – нормируемая минимальная освещенность по СНиП 2.2.1/2.1.1.1278-03; Е=400лк;

Ф – световой поток одной лампы, 2600 лм; (ГОСТ 6825-91);

S – площадь освещаемого помещения; 120 м2;

z –коэффициент неравномерности освещения; 1,1;

Кз – коэффициент запаса, учитывающий изменение освещённости при эксплуатации; 1,4;

п – число ламп в светильнике; 4 шт.;

т – число светильников, шт.;

u –коэффициент использования светового потока, зависящий от индекса помещения, отражённости и т.д.

Индекс помещения рассчитывается по формуле:

где А, В – соответственно длина и ширина помещения, A=10м, B=12м.

h – высота подвеса ламп над расчётной поверхности, 4,5 м.

Зная индекс помещения, и приняв коэффициенты отражённости от потолка, стен и расчётной поверхности соответственно 50, 30 и 10%, по справочнику выбираем и=0,47.

Подставляем все известные значения в формулу и находим количество светильников в рабочем помещении:

Таким образом, в помещении необходимо установить 15 светильников с лампами типа ЛД, мощностью 40 Вт.

Основной задачей дипломного проекта являлось проектирование поста восстановления лакокрасочного покрытия легковых автомобилей в автосервисе ООО «Сирена».

Проведен анализ автосервиса с точки зрения конкурентоспособности. Выявлены основные преимущества и недостатки в организации предприятия в целом и рассматриваемого поста в частности.

Предложено закупить современное оборудование, а именно – новую окрасочно-сушильную камеру и винтовой компрессор, а также, дополнительно приобрести пылеудаляющий аппарат, необходимый на этапе подготовки к покраске. В результате чего, я полагаю, улучшится качество выполняемых работ и, как следствие, увеличение числа клиентов и рост прибыли.

Были проведены экономические расчеты и расчеты по безопасности жизнедеятельности.

Приложение 1

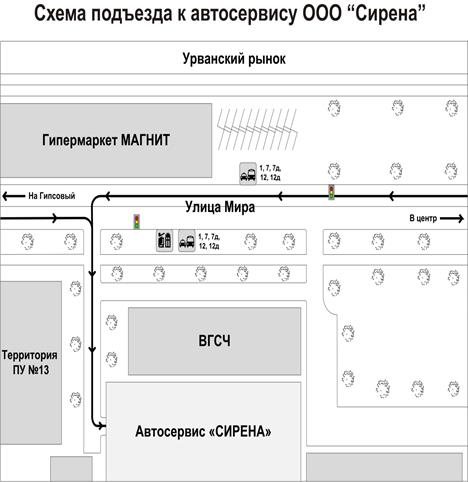

схема подъезда.jpg

Приложение 2

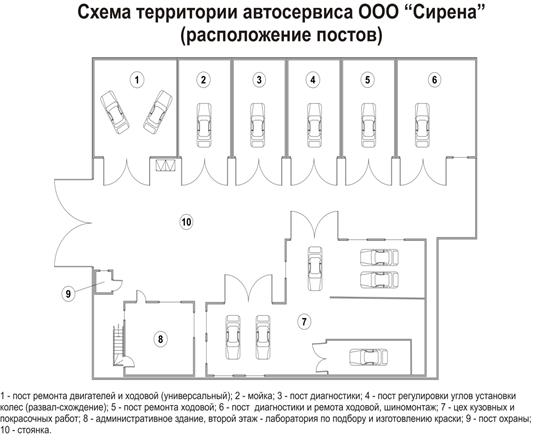

схема территории.jpg

Приложение 3

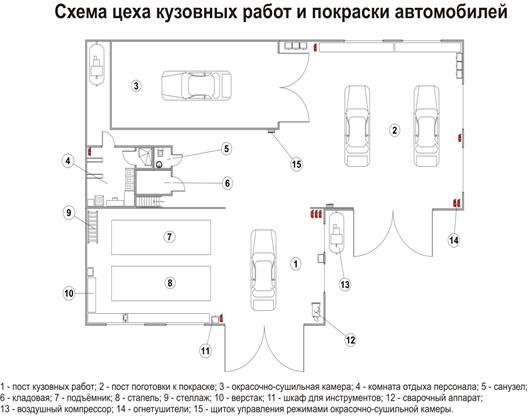

схема покрасочного поста.jpg
