Основные характеристики и принцип работы генератора
Страница 1

Максимальная сила тока отдачи при 14 В и частоте вращения ротора 5000 мин-1, А 55 (45*)

Пределы регулируемого напряжения, В 14,1±0,5

Максимальная частота вращения ротора, мин-1 13000

Передаточное отношение двигатель-генератор 1 : 2,04

* Для генератора Г-222.

—4. Генератор 37.3701

Рис. Генератор 37.3701

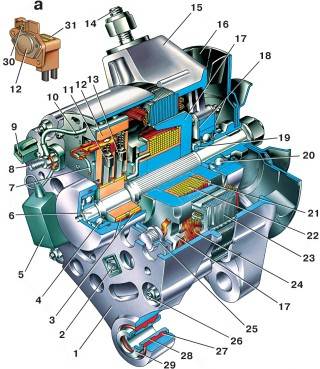

а — регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 – шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим "30" генератора для подключения потребителей; 9 — штекер "61" генератора (общий вывод дополнительных диодов); 10 — провод вывода "Б" регулятора напряжения; 11 — щетка, соединенная с выводом "В" регулятора напряжения; 12 — регулятор напряжения; 13 — щетка, соединенная с выводом "Ш" регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны контактных колец; 16 — крыльчатка вентилятора со шкивом привода генератора; 17 — полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — вывод "В" регулятора напряжения; 31 — щеткодержатель

С 1988 г. на автомобилях ВАЗ-2107 применяется трехфазный генератор переменного тока типа 37.3701 (рис. 8–4) со встроенным выпрямительным блоком и микроэлектронным регулятором напряжения. На небольших партиях автомобилей ВАЗ-2107 могут быть установлены генераторы производства Болгарии, Словении или Германии. Эти генераторы взаимозаменяемы с генератором 37.3701 по характеристикам и установочным размерам, но несколько отличаются по конструкции.

—5. Схема соединений системы генератора 37.3701

Рис. Схема соединений системы генератора 37.3701

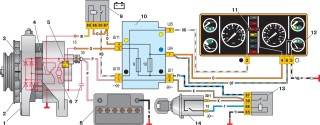

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

—6. Схема соединений системы генератора Г-222

Рис. Схема соединений системы генератора Г-222

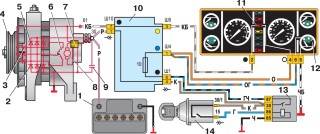

1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений генератора 37.3701 дана на рис. 8–5. Напряжение для возбуждения генератора при включении зажигания подводится к клемме "В" регулятора через контрольную лампу 11. После запуска двигателя обмотка возбуждения питается от трех дополнительных диодов 3, установленных на выпрямительном блоке. При этом ток через контрольную лампу не проходит, и она не горит. Управляющее напряжение подается на вывод "Б" регулятора непосредственно от клеммы "30" генератора. Вывод "Ш" регулятора маркировки не имеет. С ним соединяется щетка 13 (см. рис. 8–6). Напряжение в бортовой сети автомобиля контролируется вольтметром 12 (см. рис. 8–5).
