Характеристика преобразователей. Кузов и рама вагона
Страница 4

Входные двери имеют электропневматические приводы: над дверями укреплены два дверных цилиндра 7, которые соединены с электропневматическими вентилями. Через вентили подается сжатый воздух в переднюю или заднюю полость цилиндра, в котором установлен поршень со штоком. Штоки поршней соединены с кронштейнами 8, укрепленными на рейках 5, и, перемещаясь вместе с поршнями, открывают или закрывают двери. В нижней часта каждой дверной стойки имеются нажимные ролики 1, направляющие створку 2 двери при перемещении. Ролики перекатываются по специальным стальным пластинам, укрепленным на створках.

Створки раздвижных дверей пассажирского помещения подвешены на роликах и перемещаются по рельсам, которые наклонены к центру вагона, поэтому под действием силы тяжести двери закрываются самостоятельно. Нижняя часть створки скользит по угольнику, прикрепленному к полу вагона. В закрытом положении створка фиксируется прижимными роликами, которые препятствуют ее самопроизвольному перемещению.

Между вагонами предусмотрены переходные площадки с резиновыми уплотнителями (гофрами). Гофры закреплены на профилях торцовой стенки вокруг дверного проема и обеспечивают уплотнение переходного соединения вагонов. Переходной мостик выполнен из двух стальных рифленых листов. Лист одной стороной закреплен на поперечной балке, которая в свою очередь приварена к буферным тарелкам.

Противоположная сторона листа опирается на порог торцевой двери вагона и имеет возможность свободно скользить по поверхности порога. Таким образом, переходные мостики смежных вагонов все время плотно прижаты и не образуют щелей при прохождении поездом поворотов.

Электропоезда приспособлены для эксплуатации на участках, как с высокими, так и с низкими платформами. Подножки каждого дверного проема при эксплуатации на участках с высокими платформами подножки закрывают сверху специальными мостками (фартуками). Если электропоезд работает на участках с низкими платформами, мостки снимают и, храня! в шкафах прицепных вагонов.

Для подъема на крышу на моторных вагонах имеются складные лестницы, запертые замками.

Чтобы защитить стальную обшивку вагона от коррозии и придать ему надлежащий внешний вид, поверхность кузова грунтуют и окрашивают. На лобовую стену головного вагона и боковые стены всех вагонов наносят необходимые надписи и знаки.

В нижней части лобовой стены головного вагона имеется путеочиститель. Расстояние от его нижней кромки до головок рельсов 180 мм. Приемные катушки автоматической локомотивной сигнализации (АЛСН), установленные на передней тележке головного вагона, должны находиться на расстоянии 150-180 мм от головок рельсов.

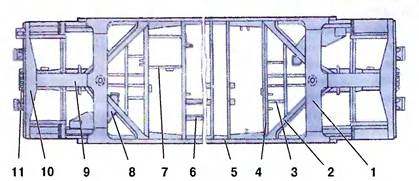

Рама моторного вагона:
