Датчик массового расхода воздуха Mass Air Flow Sensors

Растущая потребность в снижении эмиссии CO2 увеличивает полезную роль датчика массового расхода воздуха (рис. 3) в регулировании соотношения воздух/топливо для оптимизации процесса сгорания. Двигатели с искровым зажиганием и электронным дозированием подачи топлива в качестве основного управляющего параметра используют именно расход воздуха.

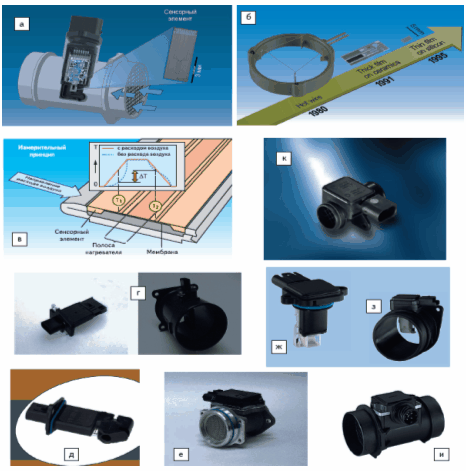

Рис. 3. Современные автомобильные датчики массового расхода воздуха: а — микромеханический датчик массового расхода воздуха Bosch; б — эволюция измерительных технологий Bosch; в — измерительный принцип микромеханического сенсорного элемента Bosch; г — датчики массового расхода воздуха Hitachi; д — датчики массового расхода воздуха Visteon; е — датчик массового расхода природного газа Hitachi; ж, з, и — датчики массового расхода воздуха SiemensVDO Integrated Mass Airflow (SIMAF) к — датчик расхода вторичных масс воздуха SiemensVDO.

В бензиновых двигателях сигнал датчика массового расхода воздуха вместе с сигналами других датчиков помогает регулировать подачу топлива в двигатель. В дизельных двигателях датчик помогает контролировать процесс рециркуляции отработавших газов и вычислять максимальное количество инжекции.

Датчики массового расхода воздуха обеспечивают аналоговый, частотный или аналоговый пропорциональный сигнал напряжения, который передается к ECU и соответствует массе воздуха, поданной в двигатель.

Расход воздуха определяется при его прохождении через впускной патрубок двигателя, где устанавливается датчик. Измеряется масса расходуемого воздуха, хотя может определяться объем и динамическое давление. Максимальная масса расходуемого воздуха зависит от эффективной мощности двигателя и находится в диапазоне 400–1000 кг/ч.

В датчике используется три чувствительных элемента, один из которых определяет температуру окружающего воздуха, два других нагреваются до известной температуры, превышающей температуру воздуха. В процессе работы двигателя поступающий к нему воздух охлаждает нагреваемые элементы. Классическая, но несколько устаревшая методика определения массового расхода воздуха основана на измерении электрической мощности или тока, необходимого для поддержания заданного превышения температуры.

Сегодня актуальны микромеханические MEMS-расходомеры массы воздуха, включающие тонкопленочные нагреваемые и управляющие электронные элементы, размещенные на одной подложке (рис. 3а–в). Нагреваемые и измерительные резисторы выполняются в виде тонких платиновых слоев, депонированных на поверхность кристалла кремния, который устанавливается на утонченную подложку (подобная концепция используется и в датчиках давления). Датчик температуры подогревателя и датчик температуры окружающего воздуха помогают поддерживать нагревательный резистор на постоянном уровне превышения температуры.

Более новый метод, разработанный Bosch для получения выходного сигнала, не требует измерять ток подогрева, вместо этого сигнал выводится из разницы температур воздуха, замеряемых двумя датчиками, расположенными по обе стороны от нагревательного резистора — на пути потока по ходу его движения и навстречу ему. Дифференциальный сигнал показывает и направление движения потока. Дополнительная возможность — обеспечивать сигнал с датчика температуры.

Hitachi производит датчики массового расхода воздуха также на основе датчика температуры (рис. 3г). Датчики массового расхода воздуха Visteon имеют камеру оценки воздуха, работающую в широком динамическом диапазоне (рис. 3д).
