Диагностика технического состояния автомобиля
Страница 1

Комплекс мероприятий по оценке и определению технического состояния автомобиля, а также отдельных его систем, узлов и агрегатов без разборки, по внешним признакам, путем измерения величин (параметров), характеризующих их состояние, с помощью различных стендов и прибором и сопоставление их с нормативами называется диагностированием.

В (Положении) планово – предупредительной системы обслуживания и ремонта предусмотрено проведение следующих основных видов диагностики.

· Экспресс – диагностика – проводиться ежедневно, выборочно или для всего подвижного состава, в основном по механизмам и системам, влияющим на безопасность движения (иногда проводиться на линии организации ГАИ).

· Общей (комплексной) диагностики – имеет целью выявление работоспособности автомобиля по выходным показателям рабочего процесса (общей мощности, тормозному пути, проценту пробуксовки и т.д)

· Поэлементной диагностики – служит для определения конкретных причин неисправностей в диагностируемых механизмах и системах автомобиля.

Диагностика входит в комплекс ТО – 1 и имеющую характер общего диагностирования, называют обычно Д -1, а поэлементную при ТО-2 или ТР ее называют Д-2.

Рассмотрим стартер автомобиля ВАЗ-2106

Стартер обеспечивает вращение коленчатого вала с частотой необходимой для пуска двигателя. Пусковая частота вращения коленчатого вала бензиновых двигателей составляет 40…50 мин-1.

Стартер автомобиля представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.

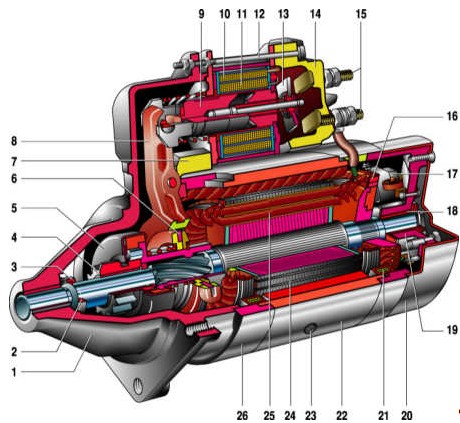

Стартер 35.3708 в сборе


1 – крышка со стороны привода

2 – стопорное кольцо;

3 – ограничительное кольцо;

4 – шестерня привода;

5 – обгонная муфта;

6 – поводковое кольцо;

7 – резиновая заглушка;

8 – рычаг привода;

9 – якорь реле;

10 – удерживающая обмотка тягового реле;

11 – втягивающая обмотка тягового реле;

12 – стяжной болт реле;

13 – контактная пластина;

14 – крышка реле;

15 – контактные болты;

16 – коллектор;

17 – щетка;

18 – втулка вала якоря;

19 – крышка со стороны коллектора;

20 – кожух;

21 – шунтовая катушка обмотки статора;

22 – корпус;

23 – винт крепления полюса статора;

24 – якорь;

25 – обмотка якоря;

26 – промежуточное кольцо.

Стартер – четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с устройством для соединения и разъединения шестерни привода стартера с зубчатым венцом маховика. Стартер включается электромагнитным тяговым реле с дистанционным управлением.

Стартер прикреплен тремя болтами к картеру сцепления с правой стороны двигателя. От разогретой приемной трубы выпускной системы его защищает теплоизоляционный щиток.

Техническая характеристика стартера 35.3708* (СТ – 221)

Номинальное напряжение, В

12

Номинальная мощность, кВт

1,3

Потребляемый ток при максимальной мощности, не более, А

290 (260**)

Потребляемый ток в заторможенном состоянии, не более, А

550 (500**)

Потребляемый ток в режиме холостого хода, не более, А

60 (35**)

* С торцевым коллектором.

** Для стартера СТ – 221.

Корпус и крышки стартера стянуты двумя болтами. В передней и задней крышках установлены бронзографитовые подшипники (втулки), в которых вращается вал якоря.

Крутящий момент от вала якоря передается на маховик коленчатого вала двигателя через привод стартера.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика и включения питания электродвигателя стартера. При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.

На валу привода установлена роликовая муфта свободного хода (обгонная муфта) с приводной шестерней. Она передает крутящий момент только в одном направлении – от стартера к двигателю, разобщая их после пуска двигателя. Это необходимо для защиты стартера от повреждения из-за чрезмерной частоты вращения.
