График мощностного баланса автомобиля

Уравнение баланса мощности могут быть выражены через мощность двигателя Ne:

Ne – Nr - Ny - Nw – Nj = 0 (17)

Или через мощность на колесах Nk:

Nk - Ny - Nw – Nj = 0 (18)

Где Nr – мощность, теряемая в трансмиссии;

Ny, Nw – мощность, расходуемая на преодоление соответственно суммарных дорожных сопротивлений и сопротивление воздуха;

Nj – мощность, используемая для разгона.

Вначале вычислим мощность на ведущих колесах Nk. Эту величину определяют через мощность Ne (см. табл. 1), рассчитываемую на коленчатом валу двигателя, с учетом потерь в трансмиссии

Nk=Ne·h (19)

Значение мощностей Ny и Nw – рассчитывают с использованием величин Py и Pw, взятых из табл. 2 для высшей передачи с целью обеспечения всего диапазона скоростей движения автомобиля:

(20)

(21)

Полученные значения величин Ny и Nw суммируют.

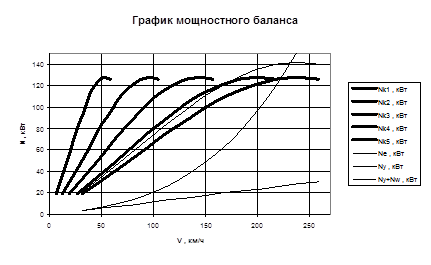

Данные расчетов сводим в таблице 6, и по ним строят график мощностного баланса автомобиля (рис. 7).

Мощности Nr и Nj определяются на графике как разности Nr = Ne – Nk; Nj = Nk – (Ny - Nw).

Рис. 7
