Построение графиков силового баланса

При построении графиков силового баланса для различных передач и скоростей движения автомобиля рассчитывают значение составляющих уравнения силового баланса.

Pk - Py - Pw – Pj = 0.

Тяговое усилие на ведущих колесах определяют из выражения, Н:

(4)

где rд – динамический радиус колеса, который в нормальных условиях движения принимают равным rст = 0,317 м.

Вторую составляющую силового баланса – силу суммарного дорожного сопротивления – определяют по формуле, Н:

Py = yG (5)

Где G = gm – полный вес автомобиля;

G = 9,81 м/с2 – ускорение свободного падения.

G = 9,81 × 2200 = 21582Н;

Py = 0,02 × 21582 = 431,64Н;

Силы сопротивления воздуха:

(6)

где F – лобовая площадь, м2;

V – скорость автомобиля, км/ч.

F = a × Bг × Hг (7)

Где a - коэффициент заполнения площади, для грузовика находится в пределах 0,78…0,8, принимаем a = 0,8, тогда

F = 0,8 × 1,88× 1,42=2,13 м2

Силу сопротивления разгону, H:

(8)

где d - коэффициент учитывающий влияние инерции вращающихся масс;

j – ускорение автомобиля в поступательном движении, м/с2.

При построении и анализе графиков силового баланса величина Pj не рассчитывается, а определяется как разность тягового усилия Pk и суммы сопротивлений движению (Py+PW)

График силового баланса и все последующие графики будем строить в функции скорости автомобиля V, км/ч, которая связана с частотой вращения вала двигателя n зависимостью

(9)

км/час

где rk – радиус качения колеса, равный при отсутствии проскальзывания статическому радиусу rст.

Для силы сопротивления воздуха

(10)

Динамический фактор автомобиля D определяется для различных передач и скоростей движения по формуле.

(11)

Результаты расчетов силового баланса и динамической характеристики автомобиля AUDI A8 (рис. 3, 4).

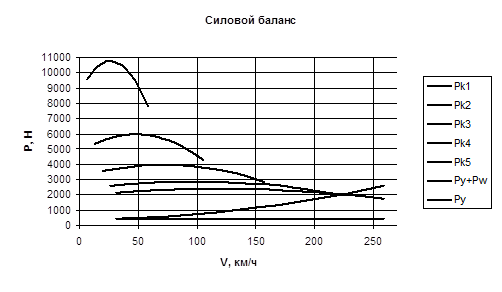

Рис. 2

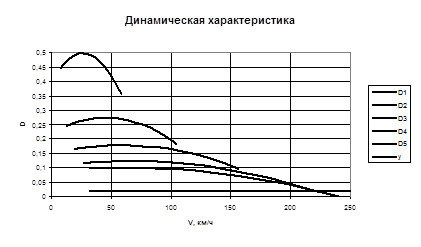

Рис. 3
