Разработка техпроцесса листовой штамповки и проектирование штампа
Страница 2

или

, т.к. ,

где k=1.1…1.3-коэффициент, учитывающий неравномерность толщины материала, его механических свойств, затупление режущих кромок и т.д.;

L-периметр контура или отверстия;

S-толщина материала;

=235 МПа для Д16Т.

Для удобства пронумеруем контур и отверстия.

Рис.29.Форма детали

Найдем параметры:

L1=πd1=3.14∙20=62.8[ мм],

L2=3.14∙10=31.4 [мм],

L3=110∙2+40∙2=300[мм].

Учитывая, что S=4мм, по формулам (1.5.1)рассчитаем усилие вырубки и пробивки:

Р1=1.2∙164.5∙106 ∙0.0628∙0.004=49586.88[Н];

Р2=1.2∙164.5∙106 ∙0.0314∙0.004=24793.44[Н];

Р3=1.2∙164.5∙106 ∙0.3∙0.004=236880[Н].

Суммарное усилие вырубки и пробивки:

=49586.88+2∙24793.44+236880=336.053 [Н].

После вырубки отход (после пробивки - деталь) остаются на пуансоне. Для снятия детали или отхода требуется усилие снятия Рсн ,которое должен создавать съемник:

Рсн= КснР,

где Ксн=0,1…0,12-коэффициент снятия [2,с.30];

Р-усилие вырубки (пробивки).

Рсн=0.11∙336053.76=36966 [Н].

Суммарное усилие вырубки и пробивки:

РΣ=Р+Рсн=336.053+36966=373 [кН].

Силу проталкивания вырубленной детали (или отхода) для матрицы с цилиндрическим пояском при работе на провал определяют по формуле:

,

где k=0.05…0.08, примем k=0,06;

P-усилие вырубки (пробивки);

h-высота цилиндрического пояска матрицы (h=12мм);

S=4мм-толщина листа.

Q=0.06∙336053.76∙0.012/0.004=60489.68[Н];

Определим технологическое усилие:

;

[Н];

[Н];

[Н];

[т];

Проектирование штампа, выбор оборудования

Определение центра давления штампа

Центр давления - это точка, в которой момент равнодействующей всех сил равен нулю.

Ось равнодействующей усилий штамповки должна совпадать с осью хвостовика штампа. Иначе возникнут перекос штампа, неравномерность зазоров между матрицей и пуансоном и даже поломка штампа, что крайне нежелательно.

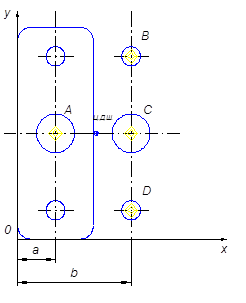

Центр давления штампа находим из равенства момента равнодействующей моменту усилий штамповки относительно одной и той же оси (см. рис.30).

Рис.30.Центр давления штампа.

Положение ЦД относительно произвольно выбранной системы координат определяется по формулам:

; , где

Li – длина i-го участка;

Xi – координата X центра давления i-го участка;

Yi - координата Y центра давления i-го участка .

Значения Li, Xi, Yi для всех участков представлены в таблице12.

Таблица12. Координаты ЦД штампа.

Участок

A

B

C

D

Σ

Li

40

10

20

10

80

Xi

20

63

63

63

209

Yi

55

95

55

15

220

Xi Li

800

630

1260

630

3320

Yi Li

2200

950

1100

150

4400

Найдем координаты ЦД штампа:

Xцд=3320/80=41.5мм; Yцд=4400/80=55мм.

Определение величин зазоров между пуансоном и матрицей, исполнительных размеров пуансона и матрицы
