Каркас безопасности
Страница 1

автомобиль кузов жесткость каркас

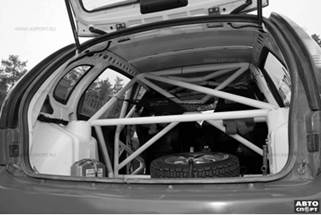

Каркас, в гоночном автомобиле, выполняет не только свои прямые функции по защите пилота, но и великолепно усиливает кузов. Он обязателен к применению в любом гоночном автомобиле, разница только в его сложности( правда обязанность появилась не так давно в 1994 году, до этого установка каркаса была делом сугубо личным).Каркас представляет собой сочетание жестко соединённых между собой стальных (сталь с временным сопротивлением на разрыв не менее 45 кг/кв. мм) холоднотянутых бесшовных труб, например 30ХГСА. По типу каркасы можно разделить грубо на две категории: омологированные и не омологированные. Первые вы можете установить к себе в автомобиль и вас могут допустить на официальные соревнования. Однако он очень сложен и доставляет определённые трудности, о которых поговорим ниже. Второй тип – это "гражданские" каркасы, проще и естественно дешевле.

По типу установки тоже можно выделить два типа – вварные и разборные. Первые ввариваются непосредственно в силовую структуру кузова, т.е. извлечь его оттуда без "болгарки" будет невозможно. Во втором случае в кузов ввариваются только петли, а сами трубы прикручиваются к ним болтами. В этом случае жесткость немного ниже, зато есть возможность снять каркас. Замечу, что почти все машины чемпионатов СССР по кольцевым гонкам 70-80хх годов имели именно съёмный каркас. Трубы (или дуги) в каркасе можно разделить на главные и предохранительные. Встречаются "смешанные" варианты, например, где основной каркас вварен, а дуга около сидений снимается. Изготовить каркас можно и самому (естественно неомологированнный и возможно крайне опасный, а не безопасный), а можно приобрести уже готовый комплект. Главный побочный эффект каркаса - это вес. Средний каркас весит около 40 кг, что, совсем немало. Плюс к этому ухудшение обзорности и посадки-высадки, а также в качестве ремней можно использовать только не эластичные многоточечные ремни. Так что в повседневном пользовании эта вещь будет доставлять определённые трудности, ну, а самой главной проблем является сложность получения техосмотра, если у вас установлен каркас, придётся пройти не дну инстанцию. Каркасы имеют достаточно сложную структуру и различные примочки, типа обмоток труб, которые защищают гонщика от травм, которые может причинить каркас, во время аварии. В гражданском тюнинге каркасы чаще используют для красоты, например, в той же Германии они стоят, чуть ли не на каждой второй тюнинговой машине. Если ты участвуешь в гонках, вопрос о каркасе решается сам собой, но перед установкой его в гражданскую машину, надо сто раз подумать, кроме ухудшения обзорности и физических неудобств, каркас безопасности может сыграть роль каркаса опасности. Если в гонках каркас может спасти от ужасной аварии сохранив жизненное пространство, то в жизни он может убить. Каркасы позволяют избежать одних травматических факторов в пользу других. жизненное пространство сохраняется, но установка каркаса исключает подушки безопасности, а неэластичные многоточечные ремни подвергают пилота при авариях значительным перегрузкам, которые вполне могут убить(например разрыв внутренних органов), но каркас усиливает кузов так сильно, как не один другой элемент, те же болиды WRC есть ничто иное как каркас на который насажены панели кузова и эти факты заставляют задуматься.

Силовой агрегат жестко соединенный с кузовом.

Еще в автоспорте широко применяется такой приём увеличения жесткости кузова, как включение в его силовую структуру агрегатов, например двигателя, коробки передач и главной передачи. Это значит, что все они жестко соединены с кузовом, что так же очень сильно увеличивает жесткость. Например подобные решения встречаются почти на всех "формулах". Вообще же родоначальником данной идеи был легендарный Колин Чемпмен, основатель фирмы "Лотус", который впервые воплотил идею в жизнь на Лотусе-25 Формулы-1.

Страницы: 1 2
