Правильность геометрических размеров и сопряжений (например, высота буфера, люфт в сопряжениях рычагов, амортизаторов, рессор, определяют при помощи линеек, штангенциркулей, шаблонов). Перспективны кратковременно-контактные датчики с регистрацией перемещений на шкале прибора.

Упругость подвесок определяют прямым и косвенным методами. При прямом методе снимают упругую характеристику подвески путем измерения ее вертикальных деформаций под действием переменной вертикальной нагрузки и по характеристике определяют коэффициент жесткости и внутреннее трение.

Косвенный метод основан на замере условной длины пружины или стрелы прогиба рессоры при нагрузке на ось, указанной в технической характеристике, для автомобиля в снаряженном состоянии.

Характеристику упругости снимают при помощи нагружателей и измерителей перемещений. Нагружатель оборудуют устройством для регистрации усилия нагружения. В качестве же измерителей перемещений используют упомянутые уже устройства для определения его геометрических размеров.

Параметры колебаний (амплитуды, частоты), свидетельствующие -о техническом состоянии амортизаторов и упругих элементов подвески, можно определить по записям вынужденных колебаний подрессоренных и неподрессоренных масс и свободных колебаний подрессоренных масс автомобиля. Вызывают эти колебания, приподнимая (подтягивая) автомобиль и затем сбрасывая его.

Имеются устройства, основанные на методах подтягивания и сбрасывания автомобиля механическим способом с использованием мускульной энергии оператора (применяются для диагностики подвески легковых автомобилей) и без использования специального подъемного приспособления (применяются для диагностики подвески автомобилей любой грузоподъемности). Последнее устройство разработано в Горьковском политехническом институте. Оно позволяет автоматизировать диагностику подвески, сократить потребность в обслуживающем персонале, уменьшить время диагностирования.

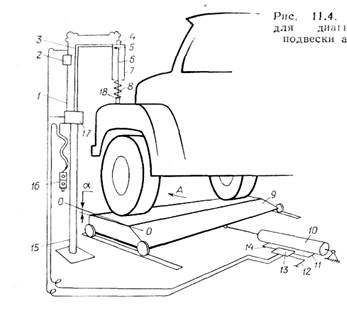

Принципиальная схема устройства представлена на рисунке 3. Башмак 9 устройства имеет заходную и опорную поверхности. Опорная поверхность составляет с горизонталью 0—0 угол а. К башмаку прикреплены четыре ролика. Они установлены на неподвижных направляющих. С башмаком 9 соединен механизм перемещения с пневмоцилиндром. Передняя и задняя полости пневмоцилиндра 10 посредством трубопроводов 11 и 14 могут быть соединены через клапан управления 13 или с атмосферой, или с воздушной магистралью (трубопровод 12).

диагностический автомобиль шина колесо рессора

Рисунок 3 – Устройство для диагностирования подвески автомобилей

Рядом с башмаком 9 неподвижно расположена стойка 15 с смонтированным на ней механизмом 17 подъема и опускания регистратора колебаний 3. Подвижная часть 5 датчика регистрации колебаний прикреплена к подвижному в вертикальном направлении следящему стержню 6, снабженному наконечником 18 и пружиной 8, а неподвижная часть 7 датчика жестко закреплена на корпусе регистратора.

Стержень 6 в крайнем верхнем положении взаимодействует с концевым датчиком 4, который посредством электрических цепей соединен с механизмом 17 подъема и опускания регистратора 3, с краном управления 13 и реле времени 2. Концевой датчик 4 электропроводами связан с клапаном управления 13 я с реле времени 2, которое соединено проводом 1 и механизмом 17.

Диагностическое устройство снабжено переносным двухкнопочным пультом управления 16. Нижняя кнопка служит для подачи электрического сигнала к крану управления УЗ для включения подачи воздуха из магистрали 12 по трубопроводу // в заднюю полость цилиндра 10 и перемещения башмака 9 в крайнее переднее положение по направлению стрелки А. Верхняя кнопка на пульте предназначена для включения в работу всего устройства.

Стойка 15 регистратора колебаний имеет направляющую (на рисунке не показана) такой конфигурации, которая при подходе регистратора 3 к крайнему верхнему положению обеспечивает его поворот из рабочего положения на 90° вокруг вертикальной оси, освобождая тем самым проезд автомобилю. В рабочее положение регистратор возвращается в обратном порядке. Имеются специальные упоры для колес.
