График выполняется на основе годового плана загрузки ЦРМ. Он наглядно показывает напряжённость в конкретные периоды ремонтной мастерской.
По горизонтальной оси откладываем количество кварталов. По вертикальной оси откладываем трудоёмкость, чел.ч.
Для градуировки вертикальной оси необходимо сориентироваться в положении самого высокого элемента графика. Для этого из годового плана загрузки ЦРМ берём суммарную трудоёмкость наиболее загруженного квартала и разделим её на количество рабочих.

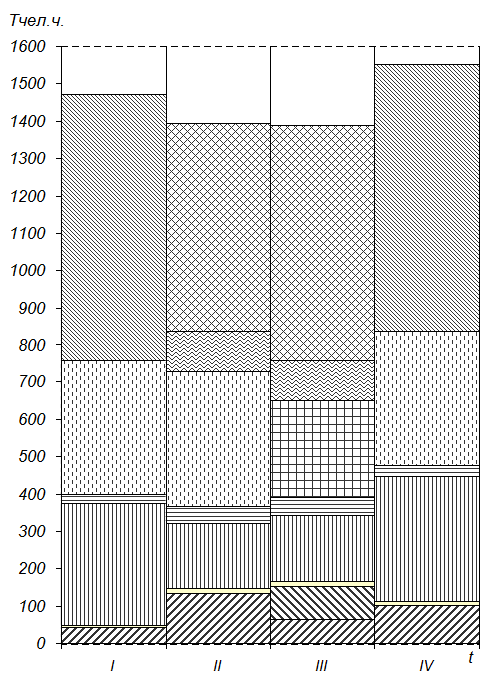

Последовательно отмечаем на графике трудоёмкости различных видов работ по кварталам нарастающими итогами. Неравномерность загрузки ремонтной мастерской по кварталам устраняем дополнительными работами.

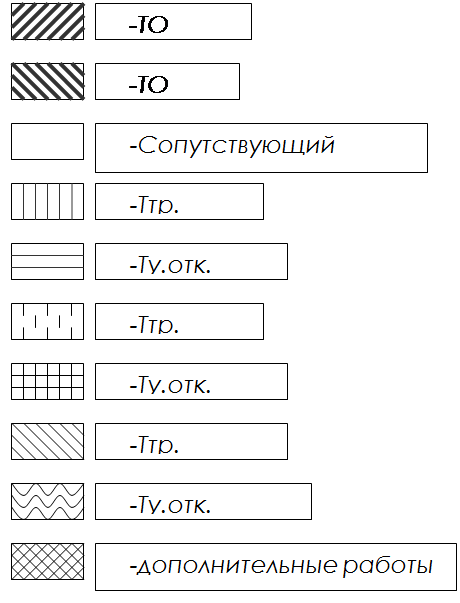

Условные обозначения:
