Диагностирование микропроцессорных систем управления
Страница 5

С помощью данного меню можно просмотреть справочную информацию по четырем системам–Двигатель / Двигатель(LPG) / ABS / Подвеска, а также симптомы и пути устранения неисправностей по конкретному датчику, можно вывести на экран алгоритм исправления неисправности и просмотреть электрическую схему автомобиля по каждой марке.

Осциллоскоп.

1. Подсоединить кабель осциллографа к корпусу CARMANSCAN VG путем синхронизации выступов на порте сканера и отверстий на кабеле (рисунок 11).

2. Соединить пробник кабеля осциллографа к линии сигнала датчика. Заземлить кабель осциллографа на массу (рисунок 12). Как правило, к датчикам подходят несколько кабелей – кабель питания, кабеля заземления, кабеля сигнала. По сигнальному кабелю передаются и получаются сигналы от датчика к ECU. Для тестирования Осциллографа, можно подключить кабель осциллографа к сигнальному каналу.

Спецификация Осциллоскопа:

Цифровой на 4-канала;

Диапазон измеряемого напряжения: ±500V;

Функция Триггера(Режим/Источник/Уровень/Задержка);

Функция обнуления каналов;

Функция сохранения сигналов;

Функция Zoom.

3. Главное меню.

На экране сканера можно получать высококачественные гистограммы в ручном и автоматическом режимах, а также пользоваться Справочной Информацией.

Таблица 3.3 – Функции меню осциллоскопа.

Обозначение

Функции

고장증상별점화파형MENUALSETUPAUTOSETUP

Позволяет получать сигналы датчиков и активаторов с автоматической настройкой напряжения и времени

Можно использовать настройки пользователя

Функция измерения Вторичного Зажигания

Измерение сигнала датчика по типу симптома неисправности

저장된 파형

Загрузка сохраненного сигнала на экран

자동스코프1

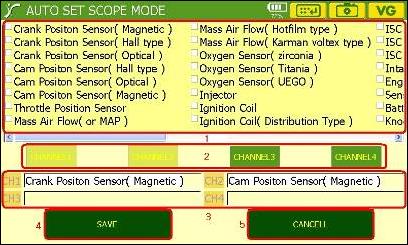

Рисунок 3.14 – Автоматическое измерение:

1 – типы датчиков; 2 – каналы; 3 – определение каналов; 4 – сохранение; 5 – отмена

В меню Автоматическое измерение можно выбрать 33автоматические настройки на датчики в зависимости от типа датчика.

Мультиметр и симулятор.

Главное меню.

Сканер позволяет использовать мультиметр и симулятор сигналов.

멀티미터메인

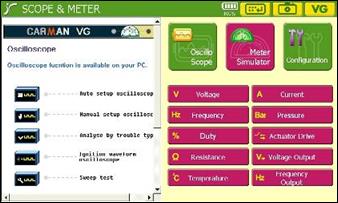

Рисунок 3.15 – Мультиметр и симулятор.

Таблица 3.4 – Функции мультиметра.

Voltage

Возможность измерения напряжения также как в мультиметре

Current

Для этой функции необходимо подключение опциональных клещей

Frequency

Измерение скважности и частоты также как и в мультеметра

Pressure

Для этой функции необходим опционный набор для давления

Duty

Нагрузка измеряется также как и в обычноммультиметре

Actuator Drive

Функция активации сигнала активатора для проверки его работоспособности

Resistance

Сопротивление измеряется также как и в мультиметре

Voltage Output

Можно симулировать работу датчиков путем симуляции напряжения. Например: датчик температуры воды

Temperature

Для использования этой функции необходим температурный датчик (опционально)

Frequency Output

Можно симулировать работу датчиков путем симуляции напряжения, нагрузки и скважности сигнала
