Бесстыковые рельсовые цепи

Бесстыковые рельсовые цепи (БРЦ) применяют на линиях, где рельсовые нити пути составлены из цельносварных рельсовых плетей большой длины. Исключение из состава рельсовой линии изолирующих стыков, как малонадежных в эксплуатации элементов, способствует повышению прочности пути, снижению шума и вибрации. Обеспечивается надежная непрерывность цепи возврата тягового тока. В несколько раз сокращается число применяемых металлоемких дроссель-трансформаторов. Они устанавливаются только для выравнивания тягового тока (снижения асимметрии) в местах установки междупутных перемычек, подключения отсасывающих фидеров тяговых подстанций, а также в случаях установки изолирующих стыков, когда необходима точная фиксация границ РЦ. Из-за сокращения числа устанавливаемых дроссель-трансформаторов снижаются потери электроэнергии на тягу поездов.

Работа БРЦ, имеющей потенциальный приемник ПП (подключенный к рельсам и срабатывающий от разности потенциалов между рельсами в месте подключения), отличается от принципа действия РЦ, ограниченной изолирующими стыками, тем, что ее занятие и освобождение поездом фиксируются не в момент вступления и проследования точки подключения аппаратуры, а на некотором расстоянии от концов РЦ, характеризующем зоны дополнительного шунтирования lдш по приближению и удалению поезда. Фактическая длина БРЦ оказывается больше ее физической длины lф, определяемой точками подключения аппаратуры (рис.3.1).

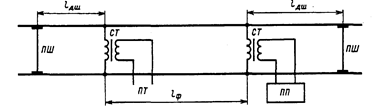

Рис.3.1 Схема бесстыковой рельсовой цепи

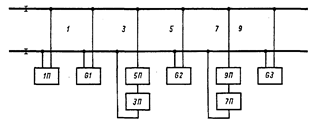

Рис.3.2 Структурная схема бесстыковой рельсовой цепи

Как правило, от одного путевого генератора питаются две смежные РЦ, расположенные по обе стороны от точки его подключения к рельсовой линии. Один питающий конец, таким образом, является общим для двух приемников. Например РЦ 1 и 3 (рис.3.2) получают питание от генератора G1, а РЦ 5 и 7 - от генератора G2. Между питающими концами к рельсовой линии подключены два последовательно соединенных путевых приемника, один из которых работает на сигнальной частоте генератора G1, а другой - на сигнальной частоте генератора G2. Во избежание взаимного влияния в смежных рельсовых цепях используются разные несущие частоты сигнального тока.

Для работы БРЦ используются амплитудно-модулированные сигналы с несущими частотами 475, 725 и 775 Гц и частотами модуляции 8 и 12 Гц. При необходимости могут применяться сигналы с несущими частотами 425 и 575 Гц с теми же частотами модуляции. Для надежного исключения взаимного влияния сигналов БРЦ при различных сочетаниях их длин несущие частоты и частоты модуляции чередуются, например 725/8; 775/12; 475/8; 725/12; 775/8; 475112; 725/8 и т.д.

Аппаратура БРЦ размещается централизованно в релейном помещении на станции. Удаление аппаратуры от рельсовой линии может достигать 4 км. С рельсовой линией аппаратура соединяется симметричным сигнальным кабелем с парной скруткой жил. Передающие и приемные цепи размещаются в разных кабелях. Для каждого пути применяется отдельный кабель. В кабельной линии предусматривают свободную пару (резерв) с выходом на каждой сигнальной точке, необходимую при выполнении пуско-наладочных работ и работ по техническому обслуживанию устройств.

При длине кабеля более 2 км применяется схема контроля исправности кабельной линии. Используется по два кабеля для питающих и приемных цепей. В один из них включаются БРЦ, удаленные до 2 км, и схема контроля не применяется. В другой кабель включаются БРЦ, удаленные свыше 2 км, и для этого кабеля необходимо применение схемы контроля кабельных цепей.

Для соединения с рельсовой линией используются согласующие трансформаторы

ПОБС-2АУЗ с коэффициентом трансформации 38, при этом первичная обмотка (выводы I1-I4 при перемычке I2-I3) подключается к кабелю, а вторичная (выводы II3-III3 при перемычке II4-III1) - к рельсовой линии. допускается в качестве согласующих элементов использовать дроссель-трансформаторы ДТМ-0,17-1000 или ДТ-0,6-1000М с коэффициентами трансформации соответственно 40 и 38.
